《我的世界》紅石五子棋教程分享

時間：2014/07/30 14:34:25 編輯：Ocean

在《我的世界》中,很多玩家利用紅石作機關做過門、樓梯等,那大家有用紅石做過五子棋嗎？下面小編就給大家帶來紅石五子棋的教程，大家可以學著做出來。

一、顯示頻

(1): 做之前確定的事情：

1、五子棋棋盤大小15x15。

2、需要能顯示沒有棋，黑棋，白棋3種狀態。

3、電路可直接用//stack復制（可堆疊）。

4、一個點的大小。 ①每個點需要最少2個鎖存器，一個鎖存器存儲這個點是白色，另一個存儲黑色，當2個都為0的時候則不顯示（沒有棋）。 ②選擇合適的鎖存器，以確定點的大小。 ③考慮美觀優先選用正方形。

5、裝飾。

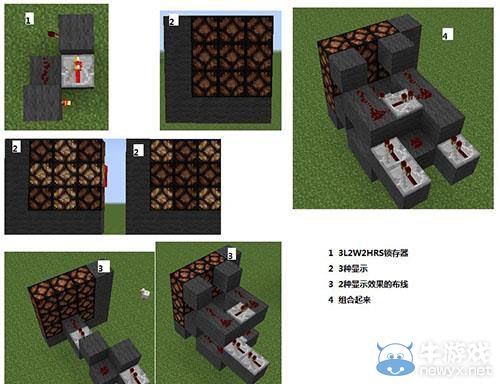

(2): 開始制作：

1、每個點需要2個鎖存器，而鎖存器的最簡設計為3L2W2H，2個即4寬，所以確定每個點的大小寬為4，因為優先選用正方形，以高也定為4。

2、寬4高4每個點，為了美觀我們留出一排做間隔，也就是我們最終顯示屏每個點顯示⑨個燈。其余7個方塊留空做間隔。

3、顯示屏需要顯示3種狀態。

4、因為紅石燈的性質，所以布線像這樣即可點亮四個角，再這樣添加一條線，就能顯示3種狀態了。

二、鎖存

(1):做之前確定的事情：

1、鎖存器：使用上圖中的3W2W2H版本。

2、每個點需要2個鎖存器。

3、每個鎖存器需要2個輸出一個輸入以及一個清零。

4、保證高4可疊加。

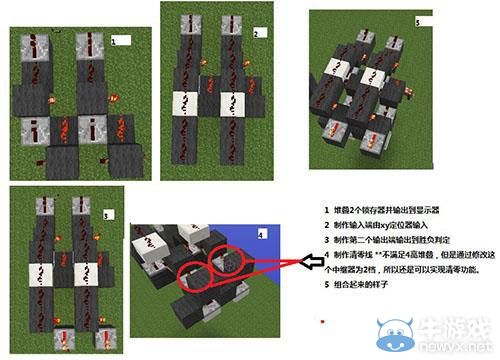

(2): 開始制作：

1、疊加2個鎖存器并輸出給顯示屏（圖中只有顯示屏的2個輸入中繼器，沒有顯示屏電路。）。

2、制作輸入線（輸入由接下來的xy定位輸入。）。

3、拉出2個輸出留給接下來的勝負判定。

4、拉一條清零線。

三、xy定位

(1):做之前確定的事情：

1、除xy外還應該與黑棋白棋進行與運算。

2、因為鎖存器黑棋白棋的2個輸入是并列的，所以我們把(x和黑棋與)和(x和白棋與)的輸出分別和y與做到定位。

3、因為需要15x15個4x4的點，所以電路傳輸部分很長，選用較為簡單的電路擺在下面然后向上傳輸電路的方法制作。

4、把xy定位的輸出接到鎖存器的輸入端。

5、保證xy定位器和鎖存器的第二個輸出端互不干擾。

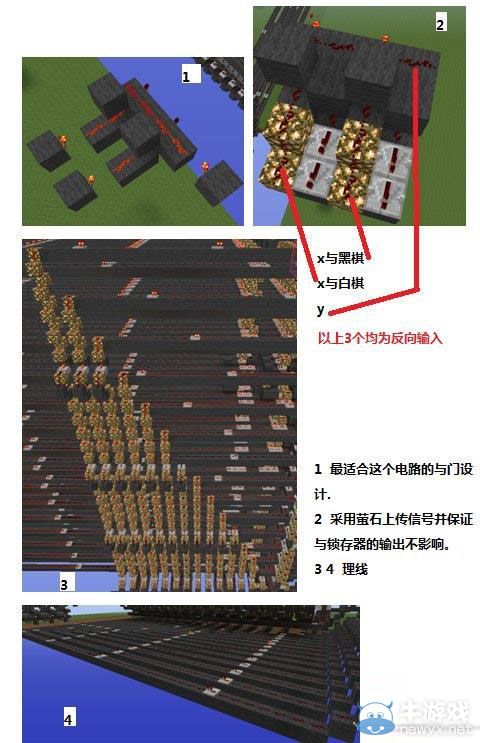

(2):開始制作：

1、選用恰當的與門設計。

2、使用半磚（熒石）向上傳輸，并重復1的設計。

3、保證所有鎖存器的輸入都覆蓋到。

4、理線，讓x和y的線間距都為1，方便雙向移位器布線。

四、雙向移位器

這個不需要講太多原理和輸入輸出需求，主要在存檔里看怎么做。

重點： 1、當移位到盡頭的時候就限制輸入，不允許再向這個方向移位。

2、分清楚哪個是x哪個是y。

五、理線

把黑棋的15x15個輸出和白棋的輸出分開，方便進行勝負判定。

制作方法看存檔就可以看懂，非常簡單的結構。

六、勝負判定

這個教程的精髓部分

原理：

1、Minecraft中紅石的信號只能傳輸15格。

2、與門原理。

3、沒了。

4、臥槽樓上你真的不是開玩笑原理就這么簡單？

5、↑是的。請看圖：

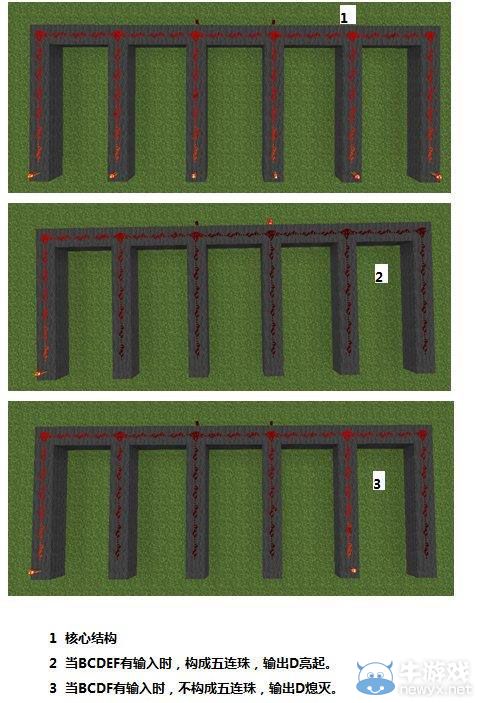

圖中有6個輸入，分別取名ABCDEF。2個輸出 CD。

要達成勝利，5連珠就必須是ABCDE或者BCDEF。

輸入A的信號可以影響到B,C但是影響不到D。

輸入B的信號可以影響到A,C,D但是影響不到E。

每個輸入都可以影響在它左邊的2個信號和在它右邊的2個信號。

也就是說當ABCDE都有輸入時，在輸出C的火把會亮起來。而如果任意一個沒有輸入，就會影響到輸出C。

這是一個五輸入與門，并且可以很方便擴展。（布爾表達式為： outputC=A&B&C&D&E ; outputD =B&C&D&EF.）

布線：

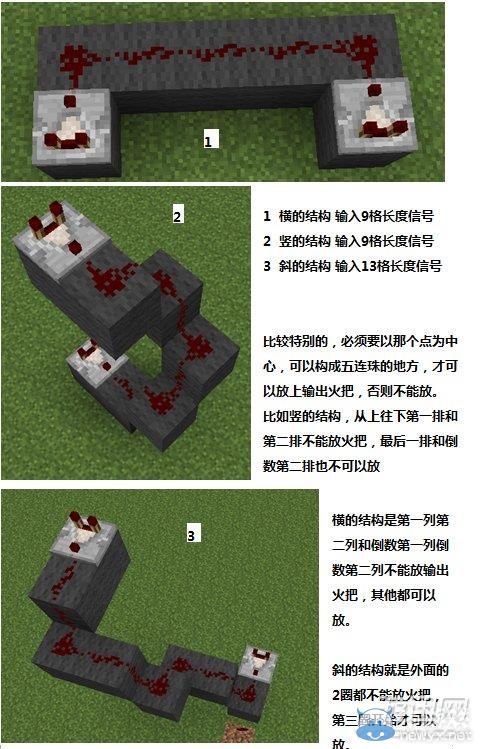

1、因為我們2個輸入寬高都是間隔3，所以我們輸入的信號是9格長的。（A剛好能影響到C的程度）

2、斜的布線比橫豎的復雜一些，要6格線能拉到下一個輸入，而橫的只需要4格，所以斜的判定輸入信號是13格長的。（A剛好能影響到C的程度）

3、然后就是接線了,接線不困難也不涉及理論上的東西,這里就不多講了,直接在存檔里面就可以看到。
