3、與門

在構造“與門”之前，我們先要引入邏輯反演規則，將“與門”用“或門”和“非門”來實現（游戲中無法直接實現邏輯乘法）。反演規則如下所示：

注意，取“非”運算不符合分配率，上面兩個等式，1式的左邊和2式的右邊并不等價，同樣的1式的右邊和2式的左邊也不等價。

由上面的第2式我們可以運算得到 A 和 B 的邏輯“與”：

用邏輯電路實現就是：A 和 B 前各放置一個“非門”，然后再作“或非”，則可得到“與門”。

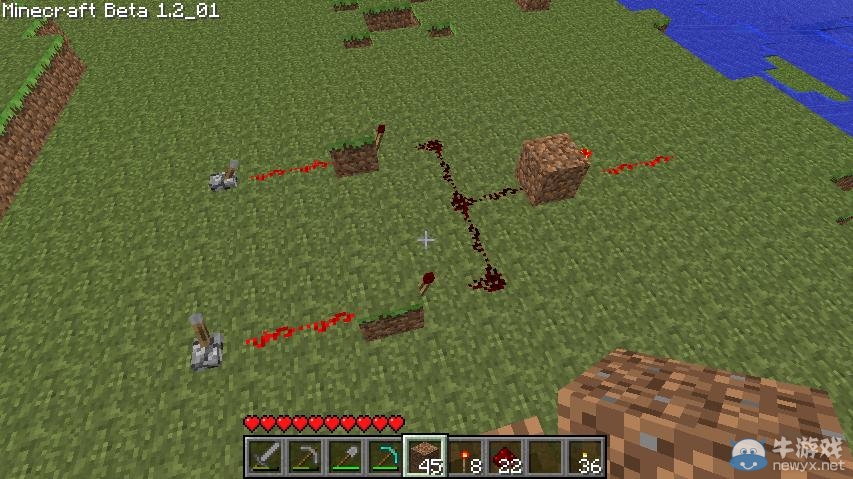

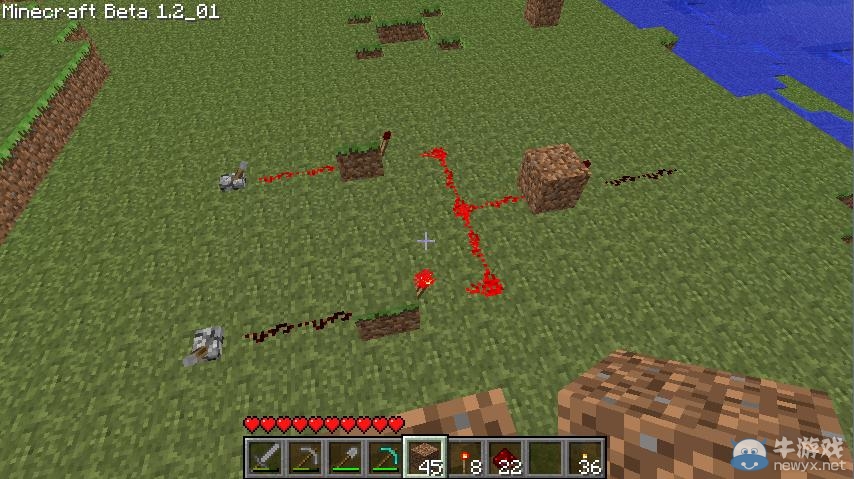

下面兩圖就是已經完成的“與門”

4、異或門

下面要介紹一個有點復雜，但是應用廣泛的邏輯電路門單元 -- “異或門”，其功能為：比較兩個輸入端的值，如果值相同（同為“1”或同為“0”），則結果輸出值為“0”，如果相異，則結果輸出值為“1”。通過使用“異或門”和“非門”，我們可以簡單地實現可編碼的多位密碼門（編碼端在屋內，輸入端在屋外，密碼對比相同時，經由“非門”轉換結果為“1”，則門可打開，相異時門則保持關閉）。

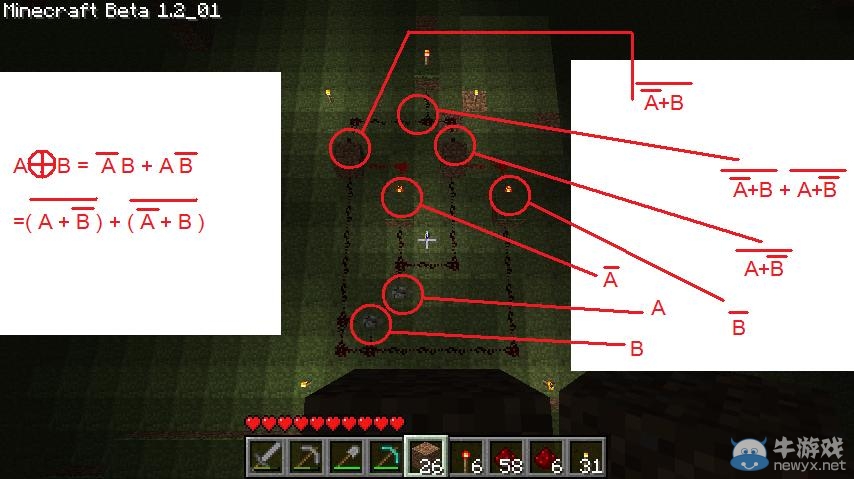

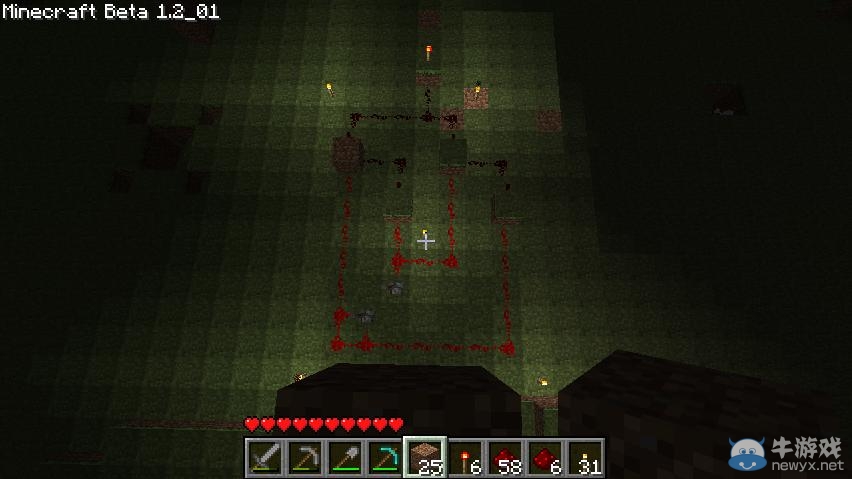

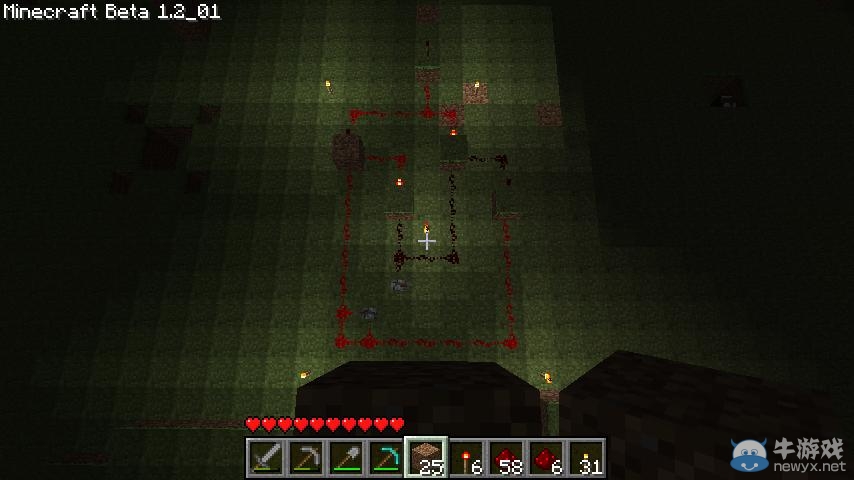

“異或門”的邏輯解釋和實現如下圖所示：
